Последние публикации канала «Магия Материалов | Lab»

1. 32 просмотров, 29 апр. 2026 г.

   🔋 3D HIL Controller: Железо, Энергия и Софт Концепт обретает «скелет». Чтобы навигация в Blender и CAD была бесшовной, я определился с финальной электроникой и логикой связи. Что под капотом: Мозг: ESP32-S3 (16MB Flash / 8MB PSRAM). Такой ресурс памяти — это свобода для интерфейса: от плавных анимаций иконок Blender до динамических круговых шкал и тяжелых JSON-профилей. Всё, что мы уже пробовали, здесь будет буквально «летать». Связь: Выбрал связку BLE (Bluetooth Low Energy) + Python-скрипт на ПК. Это позволит контроллеру «общаться» с софтом напрямую: менять раскладку кнопок в зависимости…

2. 21 просмотров, 28 апр. 2026 г.

   Продолжаю работу над 3D HIL Controller: в поисках идеального хвата 🖐️ После анонса концепта перешел к самому важному — эргономике. Я хочу, чтобы левая рука не просто лежала на контроллере, а сливалась с ним. Сейчас я погружен в поиск правильной формы корпуса и размещения органов управления. Моя идея — «грушевидная» рукоятка, которая стоит на столе, а рука мягко обхватывает ее в естественном положении. Я не пытаюсь изобрести велосипед, а опираюсь на проверенные временем решения: DualShock 4: Вдохновляюсь тем, как идеально ложатся пальцы на его рукоятки и курки. Профессиональные…

3. 18 просмотров, 27 апр. 2026 г., изображение

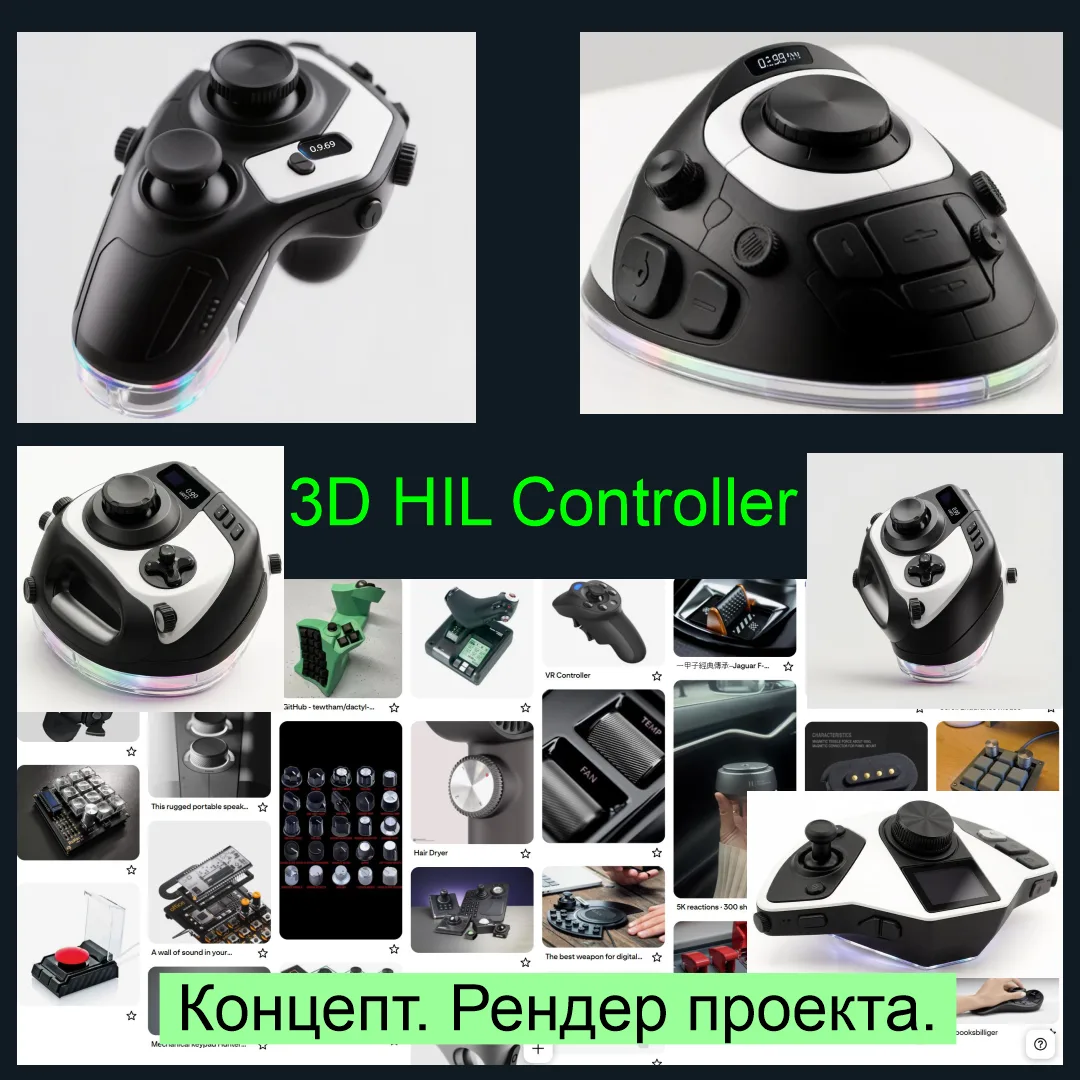

   3D HIL Controller Начинаю новый проект, который должен решить одну из самых раздражающих проблем в 3D-моделировании. Я устал от того, что мышь и клавиатура перегружают руку. Нужно помнить десятки горячих клавиш, постоянно переключаться между режимами, а управление камерой и моделью смешано в одном устройстве. Это медленно и неточно. Поэтому я решил создать 3D HIL Controller для 3D-приложений — настольный контроллер, который разделяет навигацию и редактирование. Как это работает: Вы делегируете навигацию левой руке. Крутилки и джойстик отвечают за вращение камеры, перемещение и масштаб.…


4. 28 просмотров, 25 апр. 2026 г., видео

   САПСАН: ФИНАЛ ПРОТОТИПА 🦅 Завершаю работу над цифровым двойником настольного компаньона. Главная фишка этого этапа — полная модульность. Разделил электронику на независимые блоки: 🔋 Силовой блок (Power Block) — вся разводка питания. 🧠 Блок управления (MCU) — «мозги» на микроконтроллере. Спроектировал их так, чтобы переиспользовать в будущих проектах. На видео — взрыв-схемы обвязки: логика, драйверы для сервоприводов и шаговика. В финале — система коннекторов, которая связывает всё это в единый организм. Как вам такая архитектура? #blender3d #robotics #easyeda #pcb #3dmodeling

5. 22 просмотров, 24 апр. 2026 г., изображение

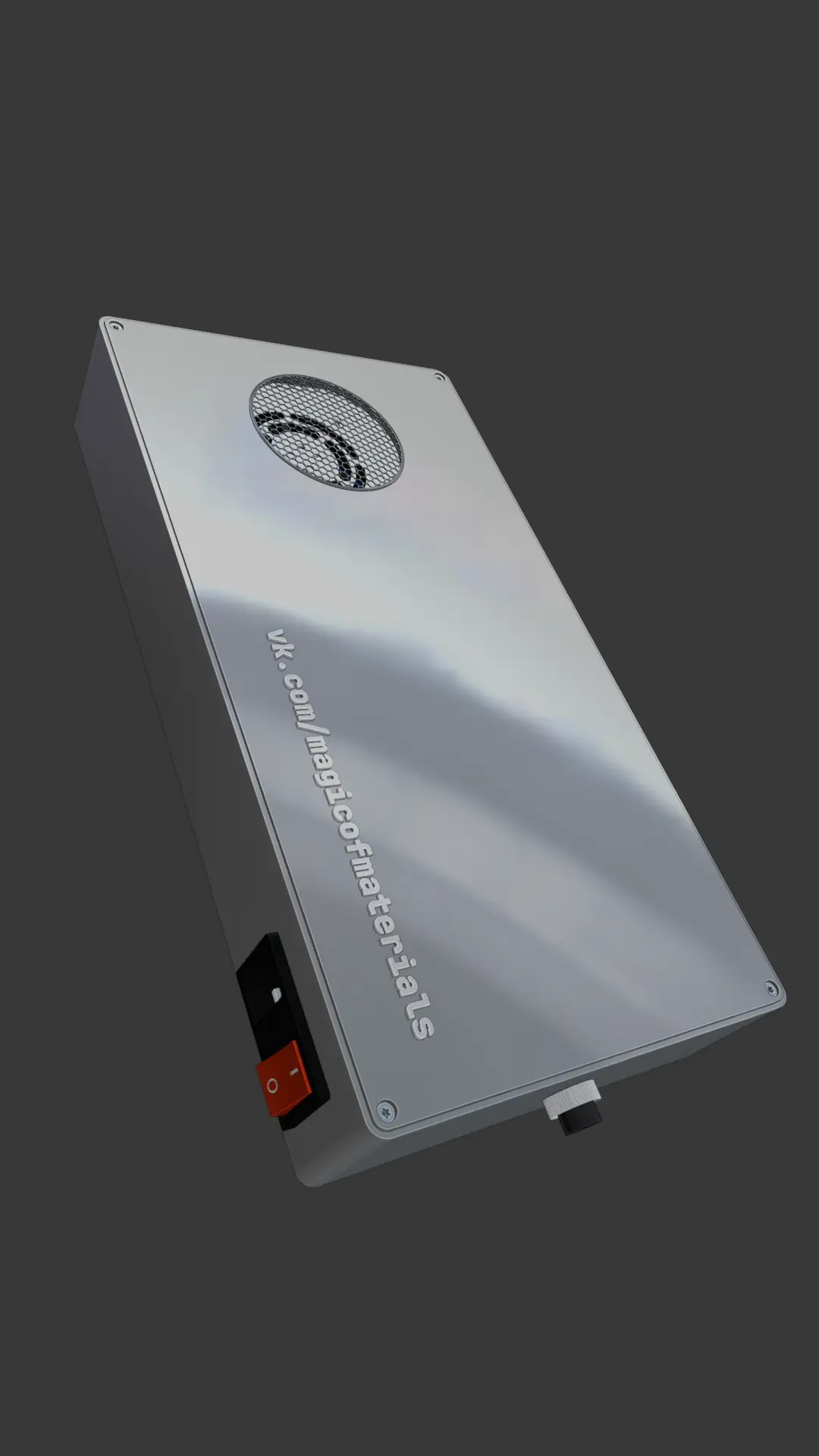

   Модульность — наше всё! 🧩 ⚠️ Важное уточнение: Всё, что я показываю — это мой личный опыт и авторский метод разработки. Это не пошаговая инструкция. Помните, что работа с электроникой (особенно с силовыми блоками) требует знаний техники безопасности. Если решите повторить подобные решения — делайте это только на свой страх и риск! Как и обещал, показываю вторую важную деталь пазла — силовой блок. Главная фишка моей задумки в том, что «блок логики» и «силовой блок» — это универсальные кирпичики. Их можно переиспользовать в десятках разных проектов, не изобретая велосипед каждый раз. Нужно…


6. 21 просмотров, 23 апр. 2026 г., изображение

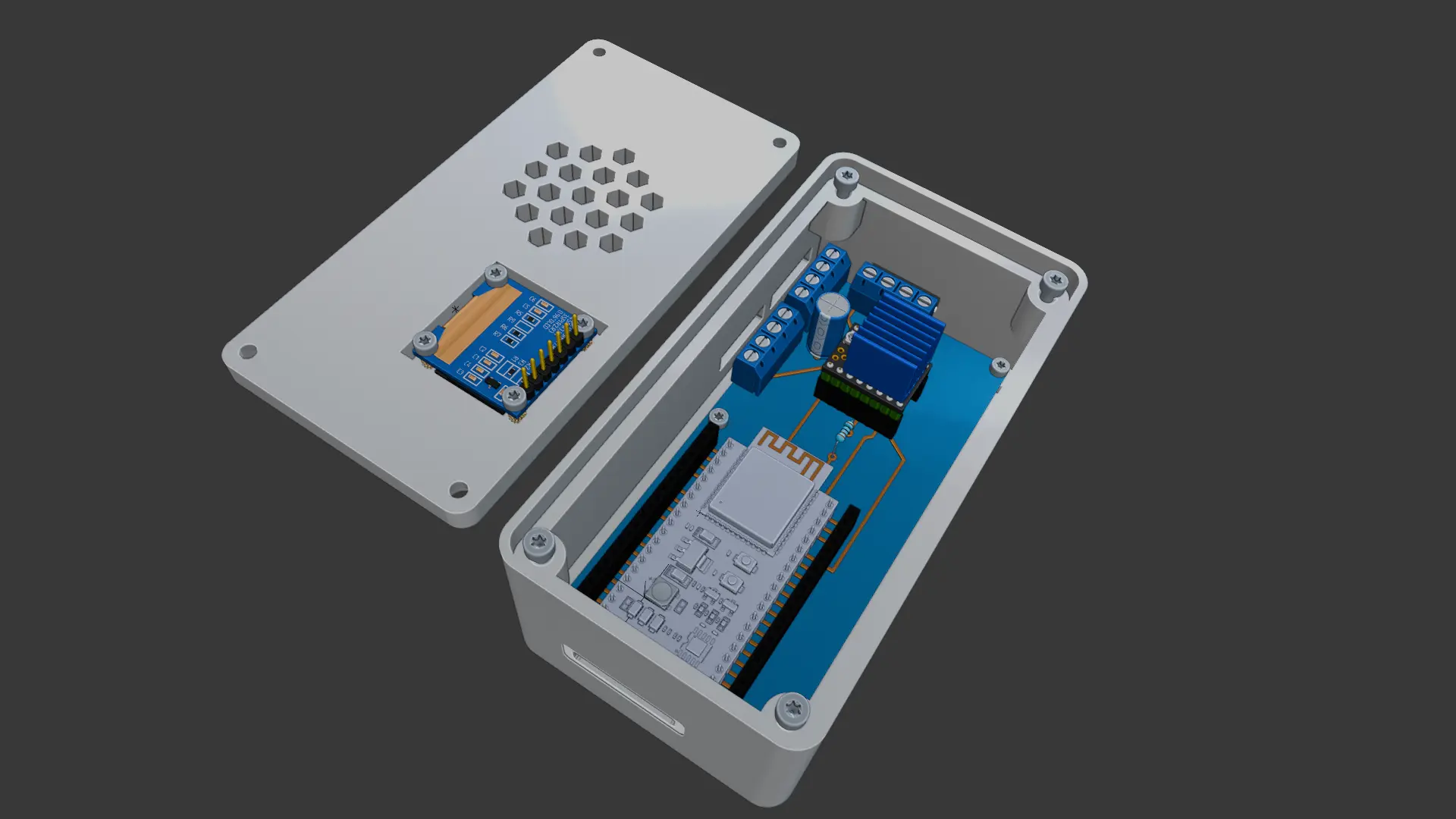

   Почти финиш — остался последний рывок! Помните ту «коробочку с мозгами»? Я пересобрал концепт: ✅ обновил корпус — стал аккуратнее и технологичнее ✅ добавил недостающие элементы (теперь ничего не забыто) ✅ осталось буквально чуть-чуть до финала Но завтра — последний чек свежим взглядом: пройдусь по всей 3D-сцене перед финальным рендером. Потому что лучше найти нюанс сейчас, чем на фрезеровке.


7. 19 просмотров, 22 апр. 2026 г., изображение

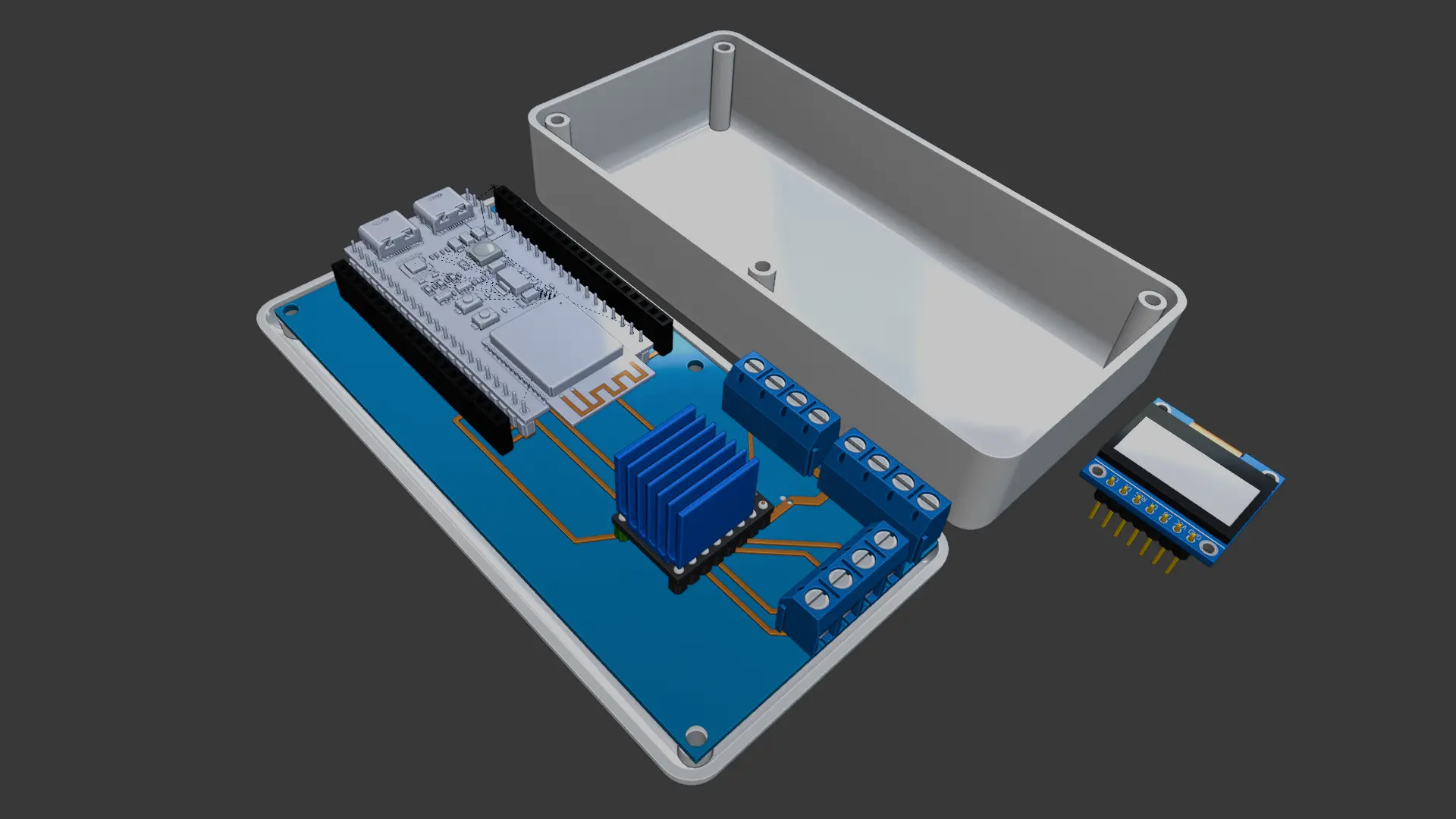

   А теперь — самое приятное: визуализация! Прежде чем заводить станок и тратить текстолит, я всегда «собираю» устройство в 3D. Это не просто вопрос красоты — это проверка на ошибки: не упрется ли радиатор в крышку корпуса, хватит ли места для шлейфа дисплея и не перекроет ли электролит доступ к разъемам. На рендере — концепт той самой «коробочки с мозгами», которая станет сердцем проекта. 1. 3D-модель платы со всеми компонентами (экспорт из EasyEDA в STEP). 2. Прототип корпуса, который я набросал в CAD, чтобы шилд сидел как влитой. Согласитесь, это выглядит куда надежнее и солиднее, чем…


8. 18 просмотров, 21 апр. 2026 г., изображение

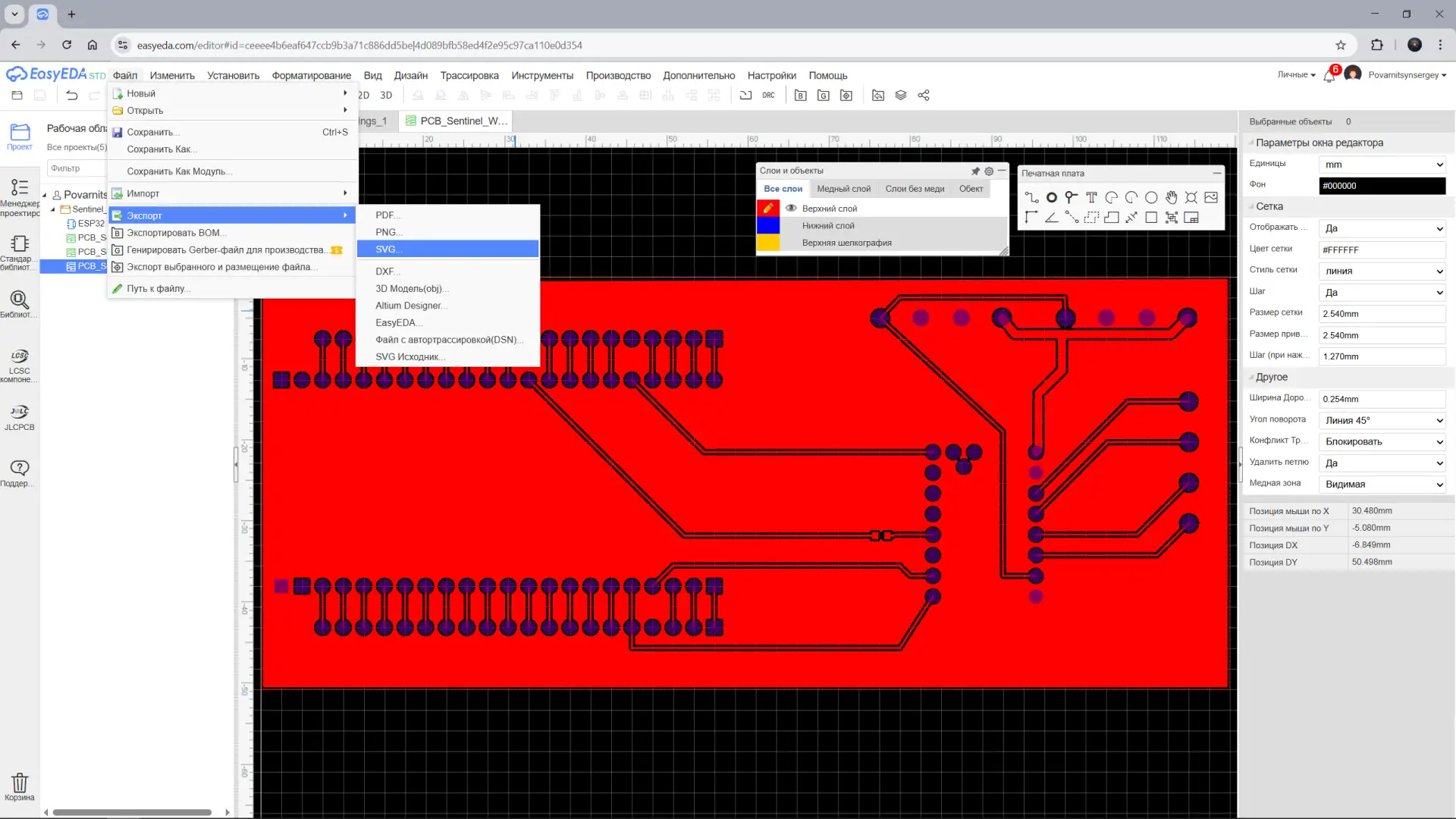

   Хватит плодить «макаронные фабрики»! Переходим с макеток на свои PCB 🛠 Знакомая ситуация в робототехнике: куча модулей, драйверов и серв соединяются десятками проводов-перемычек. В итоге получаем хлипкую конструкцию, где любой контакт может отвалиться в самый ответственный момент. Решение — свой PCB-шилд. Но как сделать его быстро и «в гараже», если заказывать на фабрике долго, а софт капризничает? Загвоздка с форматами Для заказа на заводе нужен Gerber. А для ЧПУ-станка — чистый вектор (DXF/SVG). Проблема: прямой экспорт из EasyEDA в DXF часто выдает «грязный» файл: угловатые дорожки и…


9. 18 просмотров, 20 апр. 2026 г., изображение

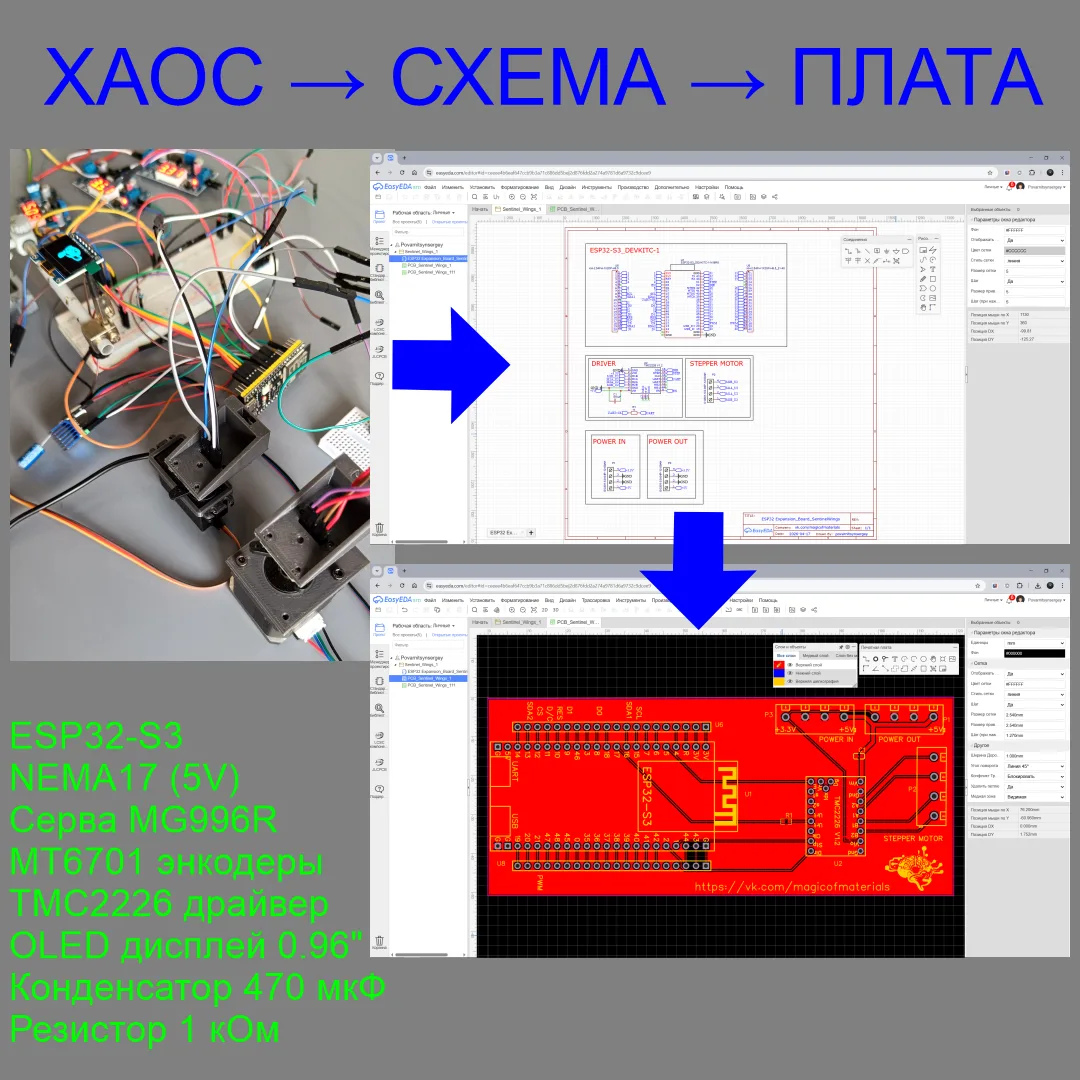

   Из хаоса проводов — в кастомный шилд Стенд со «спагетти» отработал своё, пора переходить на железо. Автотрассировка в EasyEDA не справилась с питанием ESP32S3 и TMC2226, поэтому я перешел на архитектуру шилда с ручной разводкой. Главные фишки: 🔹 Чистая медь: Односторонняя плата без переходов — минимум наводок и простота сборки. 🔹 Силовая надежность: Питание моторов, серво и энкодеров посадил на винтовые клеммники DG301. Логика и сигналы — на штыревых разъемах с фиксацией силиконом. 🔹 Гибкость: В отличие от плат с Али, здесь моя обвязка TMC (1 кОм на UART, электролит) и свободная…


10. 17 просмотров, 19 апр. 2026 г.

    Смена архитектуры: от монолита к шилду Первая итерация — автотрассировка, хаос, пересечения по питанию. Новый подход: шилд. На плате: · ESP32-S3 DevKitC · Драйвер TMC22xx с обвязкой (электролит по питанию, 1 кОм на UART) · Гребёнки на все выводы ESP — прямые дорожки, без ветвлений Плата — односторонняя. Драйвер на той же стороне, что и контроллер. Никаких переходов, чистая медь. Это норм подход. Так, например, сделаны многие CNC-шилды для станков и 3D-принтеров — та же логика: плата-прокладка между контроллером и периферией. Почему не купить готовую расширительную плату с Али? Потому…

11. 20 просмотров, 18 апр. 2026 г., изображение

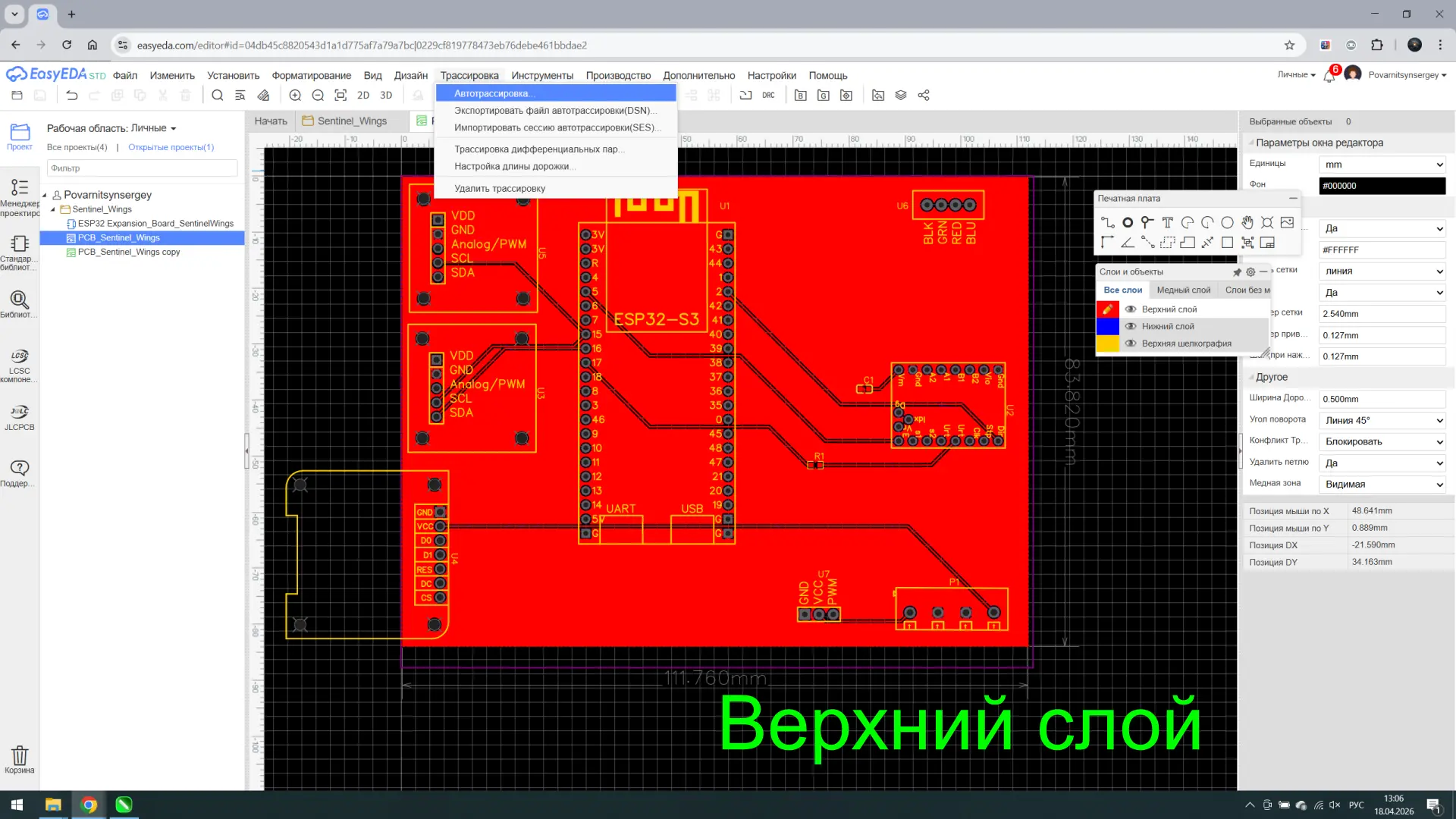

    Итерация печатной платы: от автотрассировки к ручному контролю Продолжаю разработку платы управления для «Настольного компаньона» (проект с пантографом, серво и шаговиком). Текущее состояние: • Первая итерация в easyEDA выполнена. • Элементы размещены, автотрассировка дорожек завершена. • Плата содержит: ESP32 S3, драйвер TMC2209 с обвязкой, входы/выходы. Выявленные проблемы: • Взаимное влияние цепей питания (три: 3.3В, 3.3В логика, 5В силовая). • Конфликт размещения: входы питания ↔ выходы на дисплей ↔ энкодеры MT6701 ↔ серво MG996R ↔ шаговик NEMA 17. • Автотрассировка создала избыточно…


12. 22 просмотров, 17 апр. 2026 г., изображение

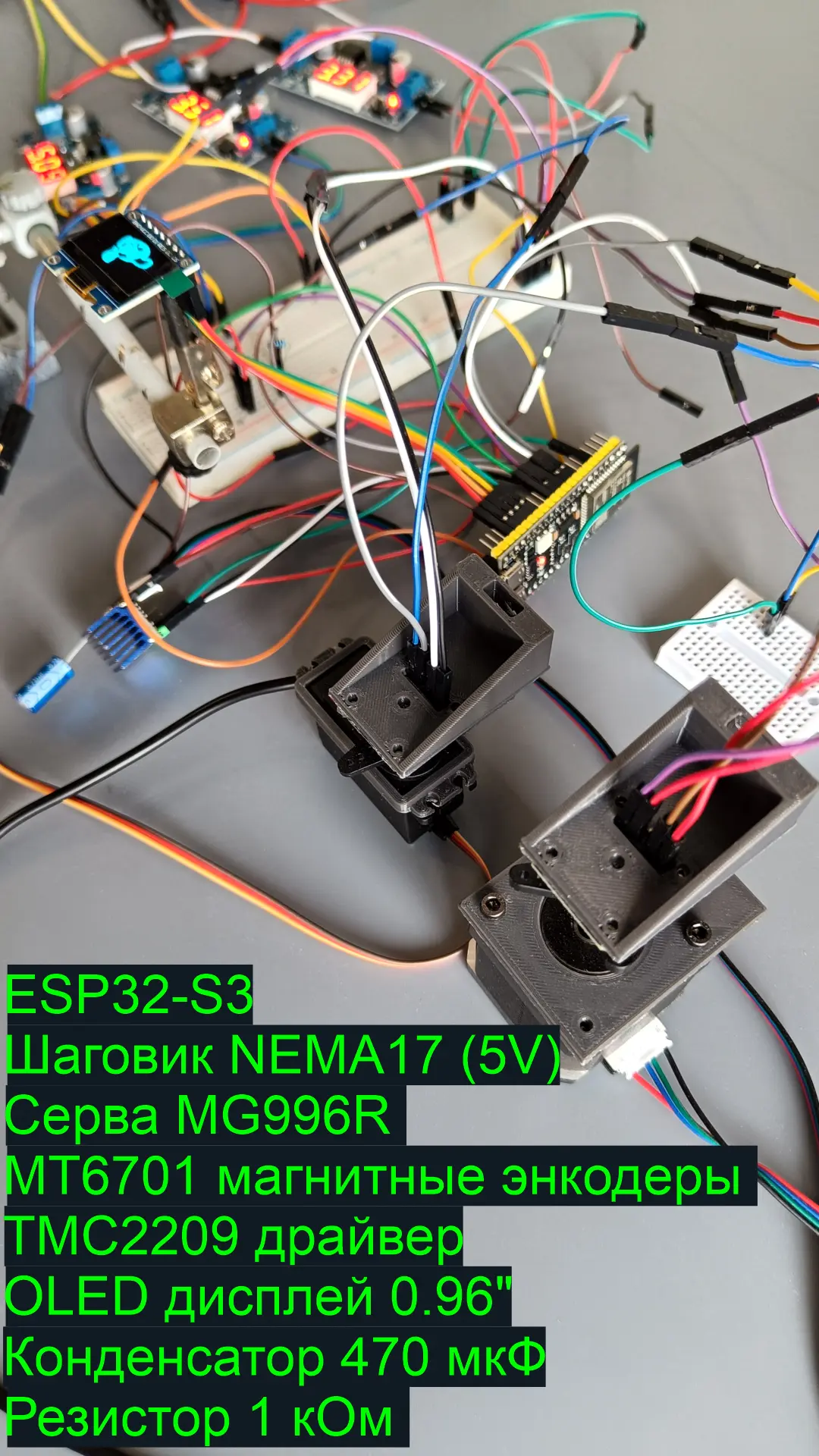

    ХАОС → СХЕМА → ПЛАТА На первом фото- типичный «момент истины»: стенд, опутанный проводами, как новогодняя гирлянда после ремонта. Настольный компаньон готовится к выходу в свет. Микро-сериал «Как я учу птицу летать» продолжается. Стенд отлажен, энкодеры поют, логика работает. Смотрим на второе фото. Видите разницу? Это easyEDA в состоянии дзена. Чисто, красиво, всё как на ладони. Никакого спагетти - только стройная логическая схема. Что сделано на этом шаге: ✅ Завершена логическая схема управления ✅ Следующая остановка - превращаю её в печатную плату (разводка дорожек) Дальше: Перехожу к…
